SISTEMA EQUALIZER DE VEDAÇÃO PARA HASTES (FLUID POWER)
O conjunto EQUALIZER é constituído de:
1- Gaxeta Bilabial
A Gaxeta Bilabial tem lábio Primário com ângulos modificados (ângulos de ataque e retorno) para aumentar a performance em operação contínua, o que garante alta selabilidade em aplicações cuja pressão oscila no gradiente de ALTA e BAIXA pressão, aplicações de alta frequência e aplicações cuja haste tenha uma extensão longa.
Lábio Secundário ou Estabilizador, proporciona estabilidade na manutenção dos ângulos de toque com a haste, evitando falhas de posicionamento em função de vibrações do sistema e/ou trancos provenientes das características de operação. A geometria segmentada desse lábio, com restrições de passagem, funciona como válvula de retenção unidirecional.

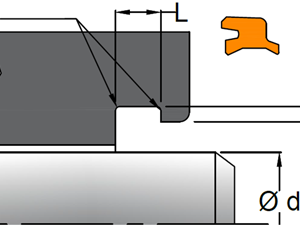

2- Raspador Combinado
Raspador COMBINADO de dupla ação para haste, indicado para aplicações dinâmicas em cilindros hidráulicos que funcionam em regime severo de trabalho contínuo, indicado para ambientes internos e externos considerados de alta agressividade.
Este raspador é provido de um lábio gaxeta, que possibilita a ação vedante, como uma gaxeta secundária de baixa pressão.
Adicionalmente, garante selabilidade de fora (ambiente externo) para dentro (ambiente pressurizado), (*) protegendo os componentes internos contra água (chuva / aspersão), vapores de água, partículas abrasivas, partículas de baixa granulometria (consideradas mais críticas) não cortantes. TPU (PU) resistente a abrasividade e altas temperaturas (até 110°C).
(*) Quando associado à gaxeta R2SR, gera o efeito “EQUALIZER”, que potencializa o efeito de selabilidade.
Faz-se necessário entender que um sistema hidráulico "normal" opera dentro de um limite máximo de temperatura que chega ao redor de 60°C. No entanto, os processos de PINTURA, que ocorrem APÓS o teste pressostático e dinâmico, de bancada, submetem o cilindro a temperaturas próximas de 100°C para a cura de pintura e eliminação de solventes residuais. Tal processo compromete severamente a performance e reduz a vida útil do sistema de vedações, caso este não esteja preparado para suportar altas temperaturas (110°C). Os efeitos mais comuns nos componentes são o ressecamento / enrijecimento da superfície do componente, após algumas semanas, criando uma dupla camada que se destaca do componente, muito similar a uma escamação. Isso faz com que o componente perca suas propriedades físicas e reduz a performance total do conjunto, pois ele começa a aderir na haste e travar a movimentação.
A evolução da hidráulica possibilitou o surgimento de sistemas de Fluid Power mais leves, versatilizando as aplicações em diversos mercados. Como consequência dessa mudança os sistemas passaram a trabalhar com pressões muito mais elevadas, velocidades e temperaturas mais altas em ambientes mais agressivos, com isso, a tecnologia de vedações existente se tornou, rapidamente, “obsoleta”.
O fato é que a “obsolescência” dessa tecnologia deu espaço a novas possibilidades. Uma nova tecnologia, 100% intercambiável, (sistema EQUALIZER) onde se pode trabalhar com pressões de 400 Bar, com alta velocidade e temperatura (**).
(**) Trade off – Quando se escolhe trabalhar com um dos limites outras características podem ser abreviadas.

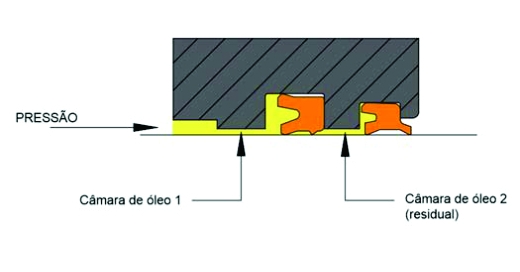

No sistema EQUALIZER, o raspador é associado à gaxeta, criando uma zona de pressão adicional. Nessa nova configuração teremos Pressão de Operação (na Zona em frente da Gaxeta / zona 1), Pressão residual (na Zona compreendida entre a Gaxeta e o Raspador / zona 2), e pressão atmosférica, após o raspador (zona 3).
Operacionalmente, quando a pressão da zona 1 passa a ser igual a do tanque, a gaxeta permite a equalização das zonas 1 e 2, e isso permite inúmeras possibilidades de uso, minimizando trancos no sistema e possibilitando níveis de estanqueidade máximo em operações de uso contínuo, com alta pressão e hastes longas.
Aplicação:
Cabeçote / Mancal de Haste em cilindros aplicados em hidráulica móvel e industrial (máquinas operatrizes).
Principais aplicações: Construção civil, mineração, guindastes, agrícola, prensas, máquinas operatrizes, veículos automotores em geral.
Operação / Funcionamento:
A gaxeta R2SR em conjunto com o raspador W2SR são projetados para selar o equipamento de dentro para fora e de fora para dentro. A geometria exclusiva cria 2 tipos de selabilidade:
INTERFERÊNCIA (vedação positiva) A interferência é necessária para que o elemento vedante se fixe ao conjunto (alojamento) proporcionando ao lábio interno a flexibilidade necessária para acompanhar pequenas variações provenientes da ação de cargas radiais, oriundas do funcionamento em condições extremas, garantindo uma movimentação suave e precisa (muito indicado, inclusive, para cilindros de haste longa).
ADERÊNCIA (vedação que se molda a superfície) É característica proveniente do compression set do TPU (PU) que constitui o componente, (inerente à matéria prima da vedação) e faz com que ela tenha selabilidade sem travar o movimento do conjunto em alta e baixa pressão. Trata-se de um diferencial sustentável, resultado de um profundo estudo para a elaboração desta MP.
Ambas peças podem ser utilizadas individualmente na substituição de gaxetas e raspadores não Equalizer, devido a intercambialidade de alojamentos.
Diferenciais:

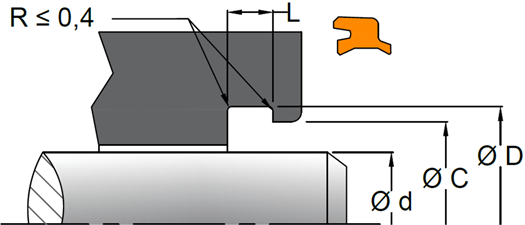

Fácil instalação em alojamentos fechados (vide esquema).
A geometria desse conjunto gaxeta e raspador proporciona maior eficiência e vida útil mais longa que os demais, graças ao posicionamento e proporcionalidade dos lábios de vedação (externo e interno), com os lábios posicionados na região mais próxima ao centro de massa do anel, garantindo estabilidade e mais segurança de operação ao sistema hidráulico (Fluid Power).

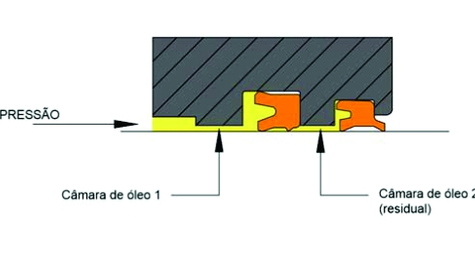

Quando associamos a gaxeta ao raspador criamos um sistema de vedações primária e secundária, (TANDEM) aumentando sensivelmente a performance do conjunto, que quando em operação, equaliza a pressão entre as câmeras de compressão, limitadas por vedação de pistão e vedação de haste (zona 1) e vedação de haste e raspador (zona 2). Como característica perceptível, há uma redução de impactos ao sistema, reduzindo o risco de fraturas de soldas de mancais e estruturas interligadas, consequentemente, reduzindo o ruído da operação (Veja esquema abaixo).
Características:
Alta selabilidade;
Bom isolamento em relação ao ambiente externo;
Alojamentos standard;
Boa resistência a abrasão / resistência a desgaste;
Alta resistência a intemperes (-35°C a 110°C);
Compensa boa parte das variações de concentricidade;
Fácil instalação.
Dados técnicos:
Pressão de operação: Picos de 400 Bar quando associamos a gaxeta ao raspador, criando o conjunto EQUALIZER.
Velocidade: deslocamento de até 1,0 m/s
Temperatura: (em óleo mineral) ‐35°C a +110°C
Ambiente: Fluído Hidráulico (não hidrossolúveis).
